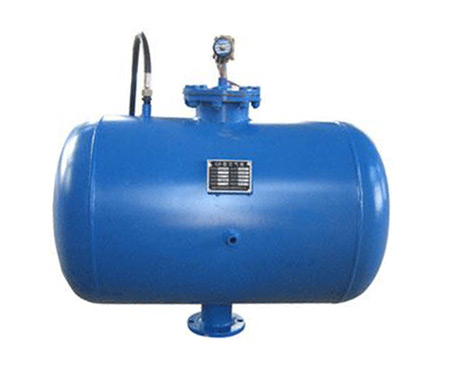

1、打開進氣閥門，空氣通過S、 S’進入缸套，迫使活塞移向位置C，密封筒體，然后空氣通過逆止閥進入筒體。壓縮空氣經過活塞B中的逆.止閥充滿并貯存于筒體，此時，助流器處于待發射狀態。
2 、電磁閥，通電工作關閉氣源孔A，打開排氣孔O，缸套中的空氣順利排出。缸套內部無壓力，在筒體內壓縮空氣的壓力作用下，形成壓力差，活塞迅速向右回返，打開排氣管C，筒體內的壓縮空氣瞬間排出，沖擊物料。
二、目前該系統存在問題
空氣炮正常不投狀態下，壓縮空氣一直向空氣炮罐內充氣，空氣炮存在的缺陷多為油霧器密封不好導致在漏油，法蘭結合面墊片老化或接頭松脫導致漏氣。由于最近這幾個月經常下雨，燃料上煤較濕，在燃用濕煤的情況，為防止原煤倉蓬煤，運行人員每個2個小時投入一次空氣炮，空氣炮投入頻繁，截至統計日期空氣炮缺陷共發生55次，從缺陷統計情況漏油或缺油的缺陷仍占空氣炮缺陷的大多數?？諝馀诎惭b位置高，每次缺陷處理均需要搭設較高的腳手架，缺陷處理耗費人力，且高空作業存在一定風險隱患。因此為減少空氣炮缺陷的發生，保證空氣炮設備可靠性，需要對空氣炮系統進行改造。
